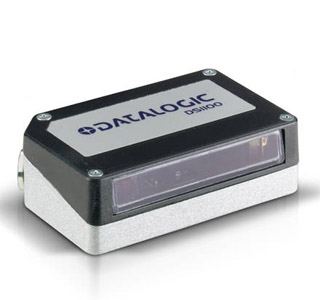

Infotech DS 1100

Infotech DS 1100

DS 1100Применение.
  • химические анализаторы и анализаторы крови;
  • верификаторы штрих-кода в фармацевтической промышленности;
  • в печатающих машинах;
  • сборочные конвейеры, при сортировке документов, в библиотеках.

Основные технические характеристики.

  • скорость сканирования – 500 скан./сек.;
  • программное включение/выключение мотора сканирующего модуля;
  • наиболее низкое соотношение – цена/качество компактный размер;
  • большая ширина чтения на близком расстоянии;
  • два интерфейса ( RS 232/ RS 485).

Общее описание.

Стационарный промышленный сканер штрих кодов серии DS 1100 открывает линейку компактных лазерных сканеров фирмы DataLogic . Модель является на сегодняшний день лучшей в соотношении цена / технические характеристики.

Например, необходимо оснастить свою конвейерную линию простым и надежным сканером при условии, что штриховой код высокого качества, а расстояние считывания одинаково небольшое (до 220 мм), для такой задачи сканеры серии DS 1100 – лучший выбор.

При разработке данной серии стационарных сканеров компания DataLogic использовала весь свой 30-летний опыт производства и учла все особенности использования данного оборудования. Серия сочетает в себе следующие особенности:

  • компактные габаритные размеры и небольшой вес, предполагают легкую установку сканера на любой конвейер или другие машины;
  • высокая скорость сканирования (до 500 сканирований в секунду) гарантирует идентификацию предмета при достаточно высокой скорости перемещения;
  • высокое разрешение (до 0.12 мм или 5 mils ) даёт возможность считывать штрих-код высокой плотности;
  • прямо направленное или развёрнутое на 90 градусов сканирующее окно упрощает монтаж.

Сканер имеет два интерфейсных разъёма RS 232 и RS 485, что позволяет интегрировать его в системы, подключать к PC , PLC . Есть функция включения/выключения мотора при помощи команд, переданных по интерфейсу. Настройка сканера осуществляется при помощи специальной программы WINHOST ™. Сканер может работать в четырех режимах: “ On line ”, “ Serial On line ”, “ Automatic ”, “ Test ”. В режиме “ On line ”, сканер может определять правильность считывания штрих-кода и выдавать соответствующий дискретный сигнал.

Сканер выполнен в прочном металлическом корпусе, с пыле- влагозащитой класса IP 65.


Технические  характеристики:
 DS1100-1100DS1100-1101DS1100-1110DS1100-1111DS1100-2100DS1100-2101DS1100-2110DS1100-2111DS1100-1100 SH2347DS1100-1101 SH2347DS1100-1110 SH2347DS1100-1111 SH2347DS1100-2100 SH2347DS1100-2101 SH2347DS1100-2110 SH2347DS1100-2111 SH2347
Питание5 В (DC), 4...30 В (DC) с конвертером

•

 •
 •
 •
 •
 •
 •
  •

10…30 В (DC)
 •
 •
 •
 •
 •
 •
 •
 •
Потребление1.5 Ватт
 •
 •
 •
 •
 •
 •
 •
 •
 •
 •
 •
 •
 •
 •
 •
 •
Тип излучениякрасный лазер 650 нм
 •
 •
•
 •
•
•
•
•
•
•
•
•
•
•
•
•
Колличество сканирований500 скан./сек
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Максимальное разрешение0.2 мм (8 mils)
•
•
•
•

•
•
•
•

0.12 мм (5 mils)
•
•
•
•

•
•
•
•
Максимальная дистанция чтения220 мм при разрешении 0.5 мм
•
•
•
•

•
•
•
•

110 мм при разрешении 0.3 мм
•
•
•
•

•
•
•
•
Максимальная ширина поля190 мм при разрешении 0.5 мм
•
•
•
•

•
•
•
•

100 мм при разрешении 0.3 мм
•
•
•
•

•
•
•
•
Растр15 мм на расстоянии 220 мм
•
•

•
•

•
•

•
•
Направление излученияЛуч направлен прямо (Direct reading)
•

•

•

•

•

•

•

•

Луч направлен под углом 90 гр. (90° reading)
•

•

•

•

•

•

•

•
Читаемые кодыCode 2/5, Code 39, Code 93, Code 128, EAN/UPC, EAN 128, Codabar, Plessey, Pharmacode
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Интерфейс связиRS232 + RS485 (полудуплекс)
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Дискретный сигналодин программируемый (Winhost) дискретный (PNP/NPN) вход и один цифровой вход
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
два программируемых (Winhost) дискретных выхода
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Режимы работыOn line*, Serial On-line**, Automatic***, Test****
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Рабочая температура0…+45°С
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Степень пыле- влагозащитыIP65
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
* - режим работы, сканер включается при получении внешнего сигнала (с датчика)
** - режим работы, сканер включается при получении внешнего цифрового сигнала
*** - режим работы, сканер работает постоянно
**** - режим работы, сканер работает в тестовом режиме
 Скачать описание
